以崭新技术 突破传统的物理局限 全新积家超卓传统大师系列万年历

3D立体音簧

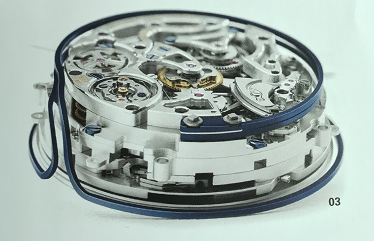

全新的“超卓传统大师系列万年历三问腕表”有三个主要特色。其一就是全新设计的音簧系统,用作重现传统自鸣怀表丰富悦耳的音色。传统自鸣怀表的表壳体积较大,用作敲击音簧的共震音箱能产生较大的声音。 现代腕表体积较小有着先天不足的限制。 于是积家的制表师绞尽脑汁,从发声的根源音簧做工作。 新表的音簧并非如传统的上下交叠两条线圈形的高低音簧,而是以正方形横切面的两条音簧以立体形状的方式,从两个方向围绕机芯的厚度从底至顶走了一圈。 底部两条音簧被焊接在一起,旁边就是铰接式天平音锤,当音锤敲击音簧,共震区域就不单是机芯的底部,而是整个机芯或者更正确的说是整个表壳。 当然再加上显示于表面的部分音簧已连接上表镜,让敲击声音得到更为完整的扩大。 音量的问题是处理了,接下来音色部分就靠音簧本身的金属物料和敲锤的力度和接触点的调校。 笔者在京都所见的样表音量是达到了满分,而音色也能够有8至9分,确实的一枚上乘的作品。

隐藏的自动摆陀

除了创新设计音簧的三问,新表还有万年历功能。万年历就是能分辨大、小月份甚至闰年的机械日期显示功能。积家的万年历以指针显示,3时位置的小盘是日期,6时位置的小盘是月份,7时和8时中间的是数位显示的年份,9时位置的小盘同时显示星期和月相。 在12时位置积家标志下面的小窗显示了晚上10时至凌晨1时之间这段时间不可调校万年历,以免损害机芯。 一般高复杂功能的机芯都是手动上链设计,其中一个原因在于免除自动上链摆陀遮挡欣赏复杂机芯的视线。但万年历这种实用的复杂功能,最适合配上自动上链机芯,让佩戴者不用担心忘记上链而影响日期的跳转。 积家的制表大师聪明地把自动摆陀放在万年历和三问两个功能组件的中间,既可为机芯自动上链又不会遮挡观赏三问部件的视线,可谓两全其美。

表是用来戴的

很多高复杂功能腕表,尤其是有多种复杂功能的,表壳尺寸都比较大,并不适合佩戴,很多时只能放在保险柜里,闲时拿出来把玩欣赏。积家新表的表壳直径43毫米,厚度仅13.72毫米,非常紧凑适合日常佩戴。18K白金制作的表壳由80个零部件组成,全部经人手打磨和装嵌。从刻上积家标志大小适中的表冠,到弧型表耳和圆润的表壳细节都令佩戴倍感舒适。积家的人体工学设计还包括了让左手戴表的人,以右手姆指推杆启动三问功能,这个设计既实用且美观。 腕表有两种表面选择,其一是银白色的粒纹表盘,看上去有细致的质感。 另一种是手工制作的深蓝色半透明玑镂饰纹珐琅表盘。两种表盘各限量制作30枚腕表。 定价分别为银白表盘225,000欧元和蓝色珐琅表盘250,000欧元。
